BỘ VAM CẢO BẠC ĐẠN TRONG 16 CHI TIẾT 8-58MM

BỘ VAM CẢO BẠC ĐẠN TRONG 16 CHI TIẾT 8-58MM:

Hai chức năng tháo bạc đạn trong gồm vam cảo và búa giật.

• Bao gồm:

Các Chi tiết:  M10 × 1.5p, M10 × 1.5p, M8 × 1.25p, M10 × 1.5p M6 × 1.0p

10 x Thu thập (loại kẹp kiểu)

8-11mm

12-17mm

18- 23mm

24-29mm

30-34mm

34-38mm

39-43mm

44-48mm

49-53mm

54-58mm

Bộ điều hợp vít

M10x1.5p, M10x1.5p / M8x1.25p, M10x1.5p / M6x1.0p

1 x Counter stay puller



*** Hai chức năng tháo bạc đạn trong gồm vam cảo và búa giật.

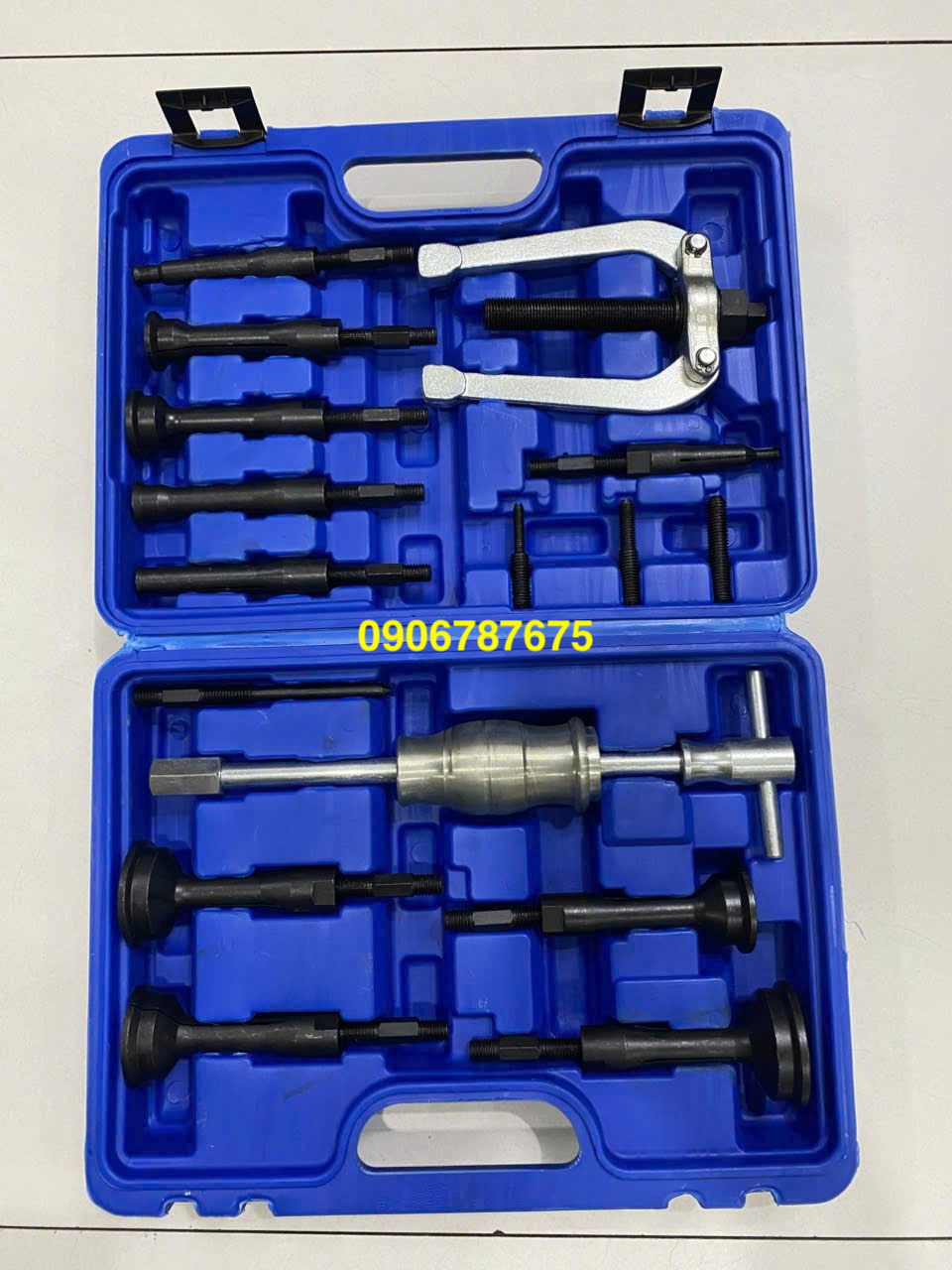

• Bao gồm:

      01 Vam kẹp (62mm)

      01 Búa trượt

      05 kẹp bạc đạn trong: 8 ~ 11mm, 12 ~ 17mm, 18 ~ 23mm, 24 ~ 29mm, 30 ~ 34mm

      03 ren nối

• Cảo bạc đạn trong từ 8 ~ 34mm

> Công dụng: Thiết bị hổ trợ cảo giật các bạc đạn từ lõi bên trong.



***  Chức năng

– Các cơ cấu trên ô tô có rất nhiều vị trí có bạc đạn, các bạc đạn được sử dụng trên những vị trí có cơ cấu quay để có thể quay trơn giảm tối đa các lực ma sát, các bạc đạn điều có thời gian sử dụng nhất định, ở các vị trí bạc đạn chịu ma sát lớn cần được bảo dưỡng và thay thế thường xuyên.

– Các bạc đạn nằm ở trên thân các chi tiết đặc biệt trên thân bên trong động cơ khi đại tu sửa chữa buộc phải thay mới không dùng lại, nhưng các bạc đạn này thường cài đặt trên mặt phẳng nên muốn lấy ra ta phải ép hoặc nếu bạc đạn có lưng trống thì phải đục ra điều này thường gây nguy hiểm cho lốc máy và mất nhiều thời gian.

– Vì vậy bộ dụng cụ cảo bạc đạn trong 16 chi tiết được tạo ra dùng để cảo các bạc đạn ở những vị trí khó đặc biệt các vị trí không thể đục để lấy ra.

– Bộ có 10 chi tiết cảo bi trong dùng búa giật kết hợp với 1 cảo 2 chân để cảo ở những vị trí hẹp, Các chi tiết được thiết kế phù hợp với nhiều loại ổ bi.



*** Ưu điểm:

– Có thể cảo nhiều cỡ bạc đạn.

– Hổ trợ cảo 2 chân cho những vị trí hẹp.



***  Nhược điểm:

– Chỉ sử dụng cho những bạc đạn cỡ nhỏ.

– Chỉ có thể cảo được với vòng trong không cảo được các bạc đạn trong trục cốt.



*** Sử dụng để loại bỏ các vòng bi khép kín đường kính ngoài.

– Có thể sử dụng búa giật hoặc bộ cảo 2 chân.

– Để loại bỏ bạc đạn ở những vị trí kép kín vòng ngoài ta tiến hành các bước sau:

+ Dùng thước đo đường kính bên trong bạc đạn.

+ Lựa chọn đầu cảo thích hợ
